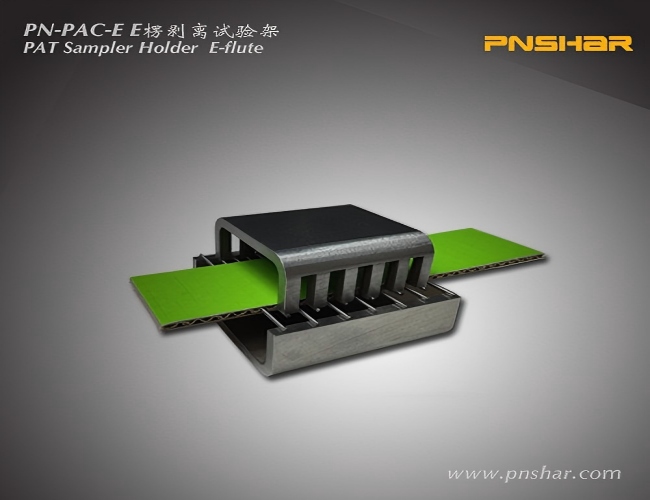

PN-PAC-E型剝離試驗架是測定瓦楞紙板粘合強度(PAT試驗) 時的裝樣附件。試驗架由下插針架、上插針架和上下插針組成，具有操作方便，無需調節，適用性強等特點，配合壓縮強度試驗儀可以進行瓦楞紙板粘合強度試驗的測定。
剝離試驗對瓦楞紙板的厚度和類型有嚴格要求。單瓦楞紙板厚度應高于表所規定相應楞高的下限值。對于瓦楞結構要求采用UV型結構。
楞型 | 楞高h(yuǎn)/mm | 楞寬t/mm | 楞數個/300mm |
E | 1.1～2.0 | 3.0～3.5 | 93±6 |
參考標準：
GB/T 6544 GB/T 6548
1. 插針直徑： φ1.0mm(E楞型 定制)；
2. 試樣尺寸：25mm×100mm；
3. 插針軸線對底面平行度誤差：組合后﹤100；受力（300N）時﹤200；
4. 裝試樣后外形尺寸（長×寬×高）48mm×46mm×36mm；
5. 工作環境： 室內溫度（20±10）°C；相對濕度＜85％；
